Реле перегрузки ZW7 со встроенным проходным трансформатором

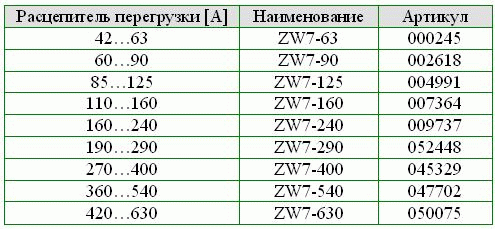

Реле перегрузки ZW7 (42 А до 630 А) предназначены для защиты электродвигателей
от перегрузки и выпадения фазы. Реле состоит из трех специальных трансформаторов
тока насыщения, питающих реле защиты. Реле используется в основном для двигателей
средней и большой мощности. Коэффициент преобразования трансформатора тока
насыщения I1/I2 имеет практически линейную характеристику вплоть до двукратного
значения номинального тока. В данном диапазоне реле не отличается от обычного
реле защиты электродвигателя, т.е. в стандартном режиме работы оно выполняет
обычную функцию защиты от перегрузки. В верхнем диапазоне характеристики
трансформатора вторичный ток растет непропорционально первичному току.
Нелинейное повышение вторичного тока ведет к большей задержке времени расцепления
в случае токов перегрузки, более чем в два раза превышающих номинальный ток, что
позволяет увеличить время запуска или разгона электродвигателя. Если при подключении
сделать петли, можно эксплуатировать реле с меньшими минимальными токами. Значение
номинального тока двигателя изменяются обратно пропорционально числу витков.
Все реле перегрузки ZW7 оснащены 2 вспомогательными контактами (1 нормально открытый
и 1 нормально закрытый), переключателем режима работы (автоматический перезапуск
или ручной) и кнопкой тестирования.
